产品详情

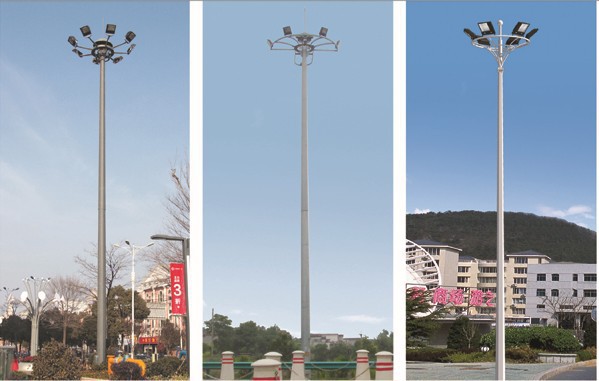

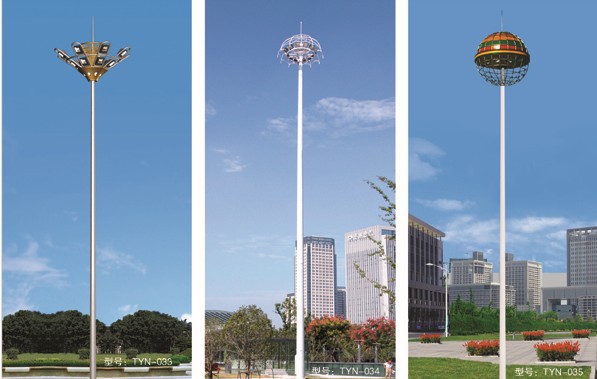

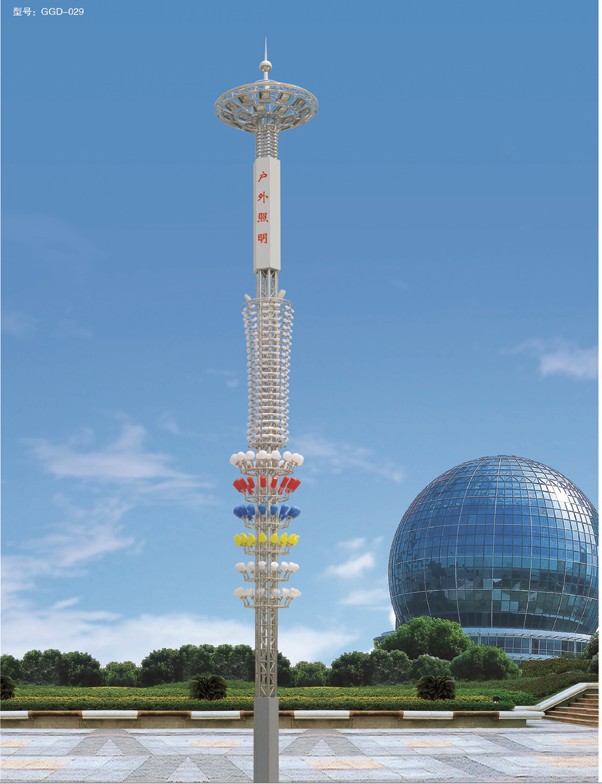

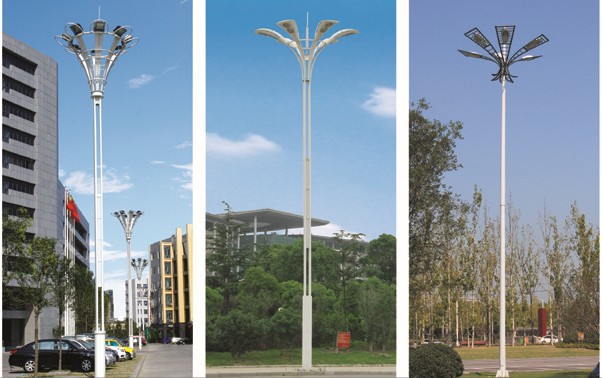

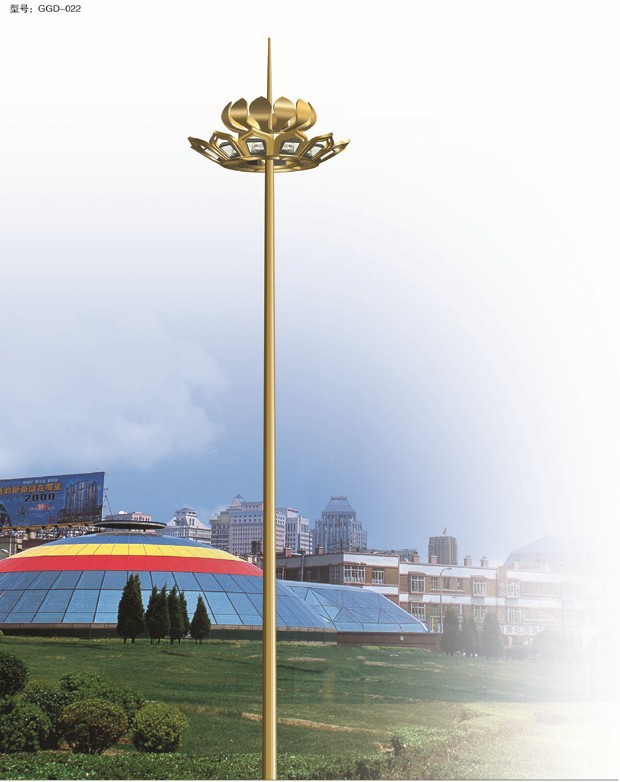

高杆灯一般指15米及以上钢制锥形灯杆和大功率组合式灯架构成的新型照明装置。它由灯头、内部灯具电气、杆体及基础部分组成。灯头造型可根据用户要求、周围环境、照明需要具体而定;内部灯具多由泛光灯和投光灯组成,光源采用大功率LED灯具或者高压钠灯,照明半径达60米。杆体一般为棱锥形独体结构,用钢板卷制而成,高度为15—40米。
【系统组成】
1.灯杆通常为八棱、十二棱锥形杆体,由高强度优质Q235钢板经剪制、折弯、自动焊接成形,一般高度有2 5米、3 0米、3 5米、40米等规格,设计最大抗风能力可达6 0米/秒,每种规格由2至4节插接组成,配法兰钢底盘,直径0.75米至1.2米,厚20mm至40mm。

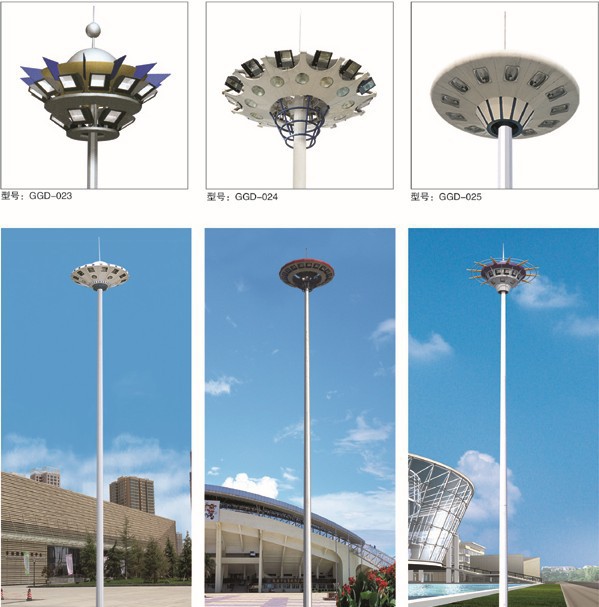

2.功能性灯盘以框架结构为主,也有装饰性灯盘,灯盘材料以方管、圆管为主,灯杆、灯盘采用热浸锌防腐喷塑处理。
3.电动升降系统由电动马达、卷扬机、三组热浸镀锌钢丝绳及电缆等组成,在灯杆体内安装,升降速度为每分钟3至5米。
4.导向、卸荷系统由导向轮和导向臂组成,确保灯盘在升降过程中不会发生横向移动,保证灯盘上升到位时,能将灯盘自动脱落并由挂钩锁定。
5.照明电器系统设6—24盏100w到1000w金卤(白光)、投光、泛光灯具,电脑时控器可自动控制开关灯时间及部分照明或全照明,
6.防雷系统:灯顶加装1.5米长避雷针,地下基础装1根1米长接地线并与地下螺栓焊接。
【使用场所】
高杆灯的使用范围:城市广场、车站、码头、货场,公路,体育场、立交桥。
【系统分类】
我们平时说的高杆灯,其实根据用途划分是千差万别的,根据不同使用场合对高杆灯的分类和叫法各不一样。比如码头用的,叫做码头高杆灯,广场用的,叫做广场高杆灯,以此命名的有港口高杆灯,机场高杆灯,防爆高杆灯,不锈钢高杆灯等等。通常认为超过15米的路灯杆,就叫高杆灯,15-40米不等,常用的是15米、18米、20米、25米、30 米这5种规格最常见。其他的一般都是根据客户要求设计具体的高度。
高杆灯一般可分为升降式和非升降式。升降式主杆高度一般是15米以上,电动升降操作方便,灯盘升至工作位置后,能自动将灯盘脱、挂钩,钢丝绳卸荷。升降式高杆灯设手动和电动两种升降控制方式,使灯盘可以安全可靠地降到离地面2.5米处,方便维护工作。手动遥控装置引出线的长度为5米,操作人员在5米外遥控灯盘的升降,这样可确保操作人员的人身安全。升降式高杆灯还配备一段备用电缆,当灯盘降至最低位置时,该电缆一端插入电气控制系统的插座内,另一端插入灯盘上的接线盒内,如此就能对灯盘直接供电,检修灯具。升降式高杆灯所有灯具的密封等级为IP65国际标准,以防止尘土、雨水的浸入,保证灯泡的使用寿命。灯具的材料一般采用耐腐蚀性好的铝合金。
【安装准备】
1.根据装车和装箱清单仔细清点全部构件。
2.检查构件是否破损、弯曲、扭曲,锌层是否破坏。
3.每节杆体上的标牌标明杆体的类型、定单号、分段数。在杆体内侧用彩笔标明了杆体的重量。校核发货是否正确,吊车起吊能力是否足够。
4.依据图纸上提供的最大和最小套接长度,在杆体上做好标记,供套接时使用。
【安装方法】
1.每个拼接处提供一套接长度,但由于制造、安装误差及物理因素等影响,存在套接长度的变化,故提供最大套接长度和最小套接长度。
2.为了使安装方便,可能需要润滑配合面。注意不得使用润滑油以防漏出并污染杆体,可以用肥皂水润滑套接内外表面。
3.套接时要在两端施加必要的力,以获得紧密的套接。
【升降原理】
在升降式高杆灯底部的长方形内腔中,除了安装电气控制系统外还安装电动机等升降系统。电气控制系统安装在灯杆内部,可避免恶劣的室外环境导致升降运动的故障。电气控制系统中设有各种电路过载保护装置。系统中的电路的导电体广泛采用铜基镀银,以保证电气连接的良好接触。升降式高杆灯的升降系统是通过电动机、(电磁制动式)蜗轮蜗杆减速器、安全联轴器、主钢丝绳、副钢丝绳、分绳器及动滑轮组等部件驱动灯盘的升降。蜗轮蜗杆减速器的自锁能力强,传动紧凑,传动比很大,为了减小蜗轮、蜗杆变速比,减小上升扭矩,特别增加了一组动滑轮,使灯盘的升降速度小于 0.2米/秒。主钢丝绳通过分绳器与灯盘副钢丝绳相连,可避免由于主钢丝的拉伸而造成副钢丝的缠绕。主、副钢丝绳均采用高强度耐腐蚀6*19型不旋转镀锌钢丝绳。升降滑轮组都采用经过热镀锌处理的A3钢支架、不锈钢轴、铜滑轮,确保在正常大气条件下不锈蚀,运转灵活。各种紧固件垫圈、卡圈等零件也都采用热镀锌件或不锈钢。灯盘上设有6组导向滑轮组及三组以上制动装置,在灯盘的提升或下降过程中呈120度分布的导向轮沿灯杆表面滚动,保证灯盘不产生摆动。灯盘的导向轮与灯杆表面接触的工作部分表面采用橡胶热压合工艺。为了充分保证灯盘到极限位置时自动停车,灯盘上升、下降运动都装性能可靠的限位开关,并设有超行程保护。高杆灯灯盘的升降靠改变电动机的旋转方向来实现。
